Воссоздание
Снимаем копию с образца, обломка или изношенной детали, когда чертежа нет.
Промышленное 3D-сканирование деталей на площадке и в цехе
Снимаем цифровую копию узла на производстве или у нас. Собираем сетку под контроль, ремонт и обратное проектирование. Заявленная точность — уточняется, допуск фиксируем в задаче.
CAD под ключСетка и модель, готовые к изготовлению.
Обратный инжинирингГеометрия без чертежа и исходников.
ВыездСканируем на площадке, не снимая линию.
Метрологические сканерыКласс прибора под размер и допуск.
01 Задачи

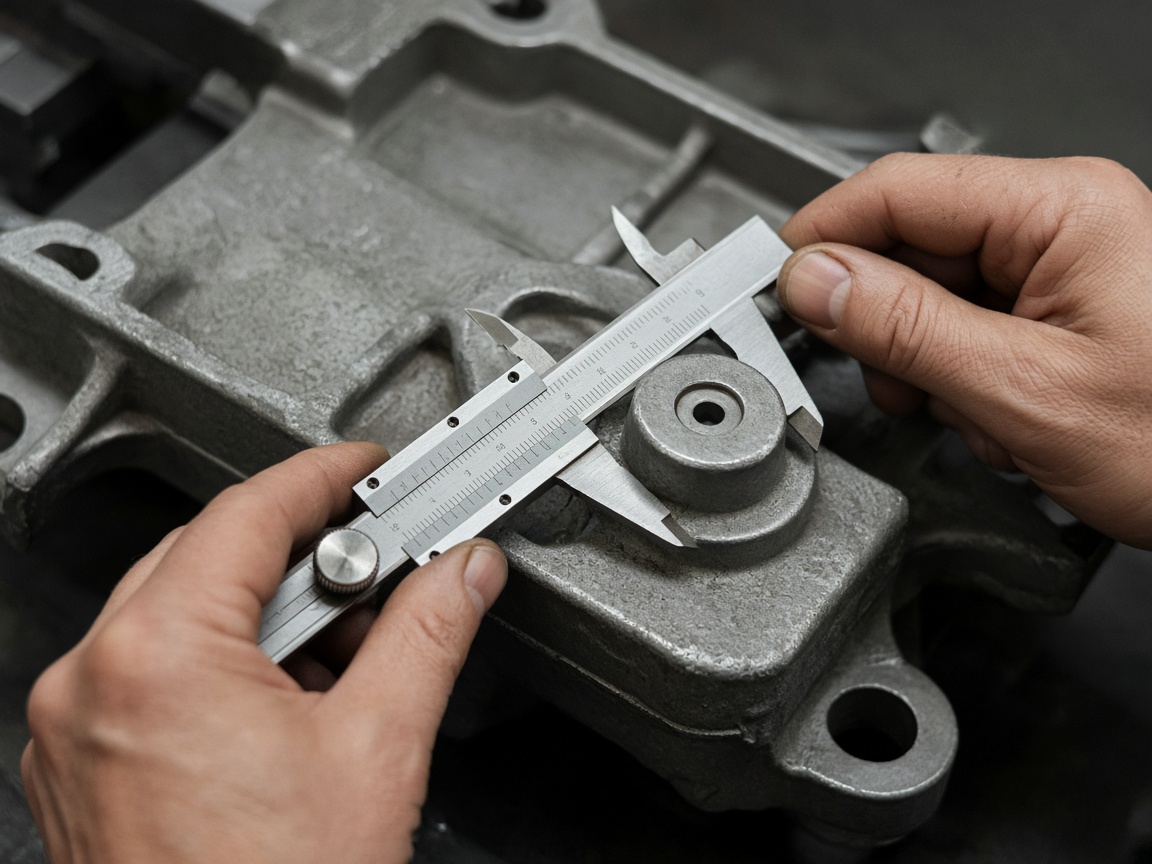

Контроль геометрии
Сверяем фактическую форму с моделью или эталоном и фиксируем отклонения.
Данные для производства
Готовим сетку и исходники под печать, литьё, оснастку или обработку на ЧПУ.
03 Преимущества
Почему заказывают сканирование у нас
Контроль
Проверяем геометрию узла до ремонта, сборки или запуска оснастки.
Выезд
Приезжаем на площадку, если деталь нельзя везти в цех.
Крупные объекты
Снимаем крупные корпуса, рамы и конструкции на месте.
Обратное проектирование
Строим CAD по скану, когда исходников нет или они устарели.
Воссоздание
Восстанавливаем форму изношенной или повреждённой детали.
Точность
Допуск по согласованию: фиксируем его в задаче до выезда.
04 Кейсы
3D-сканирование · моделирование
Скан режущих пластин перед запуском оснастки
3D-сканирование · моделирование
Скан узлов фильтровальной станции
3D-сканирование
Контроль геометрии колонны на площадке
3D-сканирование · моделирование
Скан корпуса насоса под новую оснастку
3D-сканирование
Геометрия роторов винтовых компрессоров
3D-моделирование
Скан крыльчатки для восстановления модели
05 Оборудование

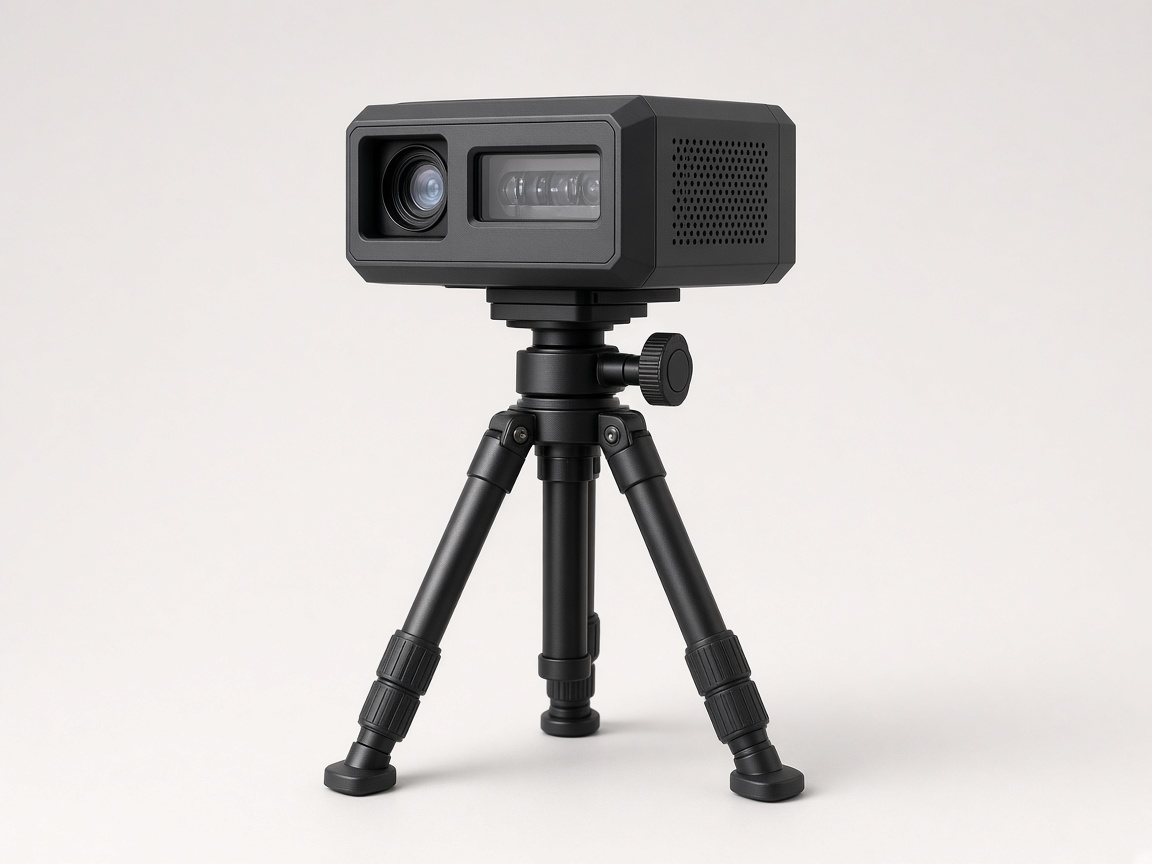

Портативный сканер крупного формата
Класс приборов для рам, корпусов и узлов, которые удобнее снимать на площадке. Подбираем схему съёмки под доступ и размер объекта.

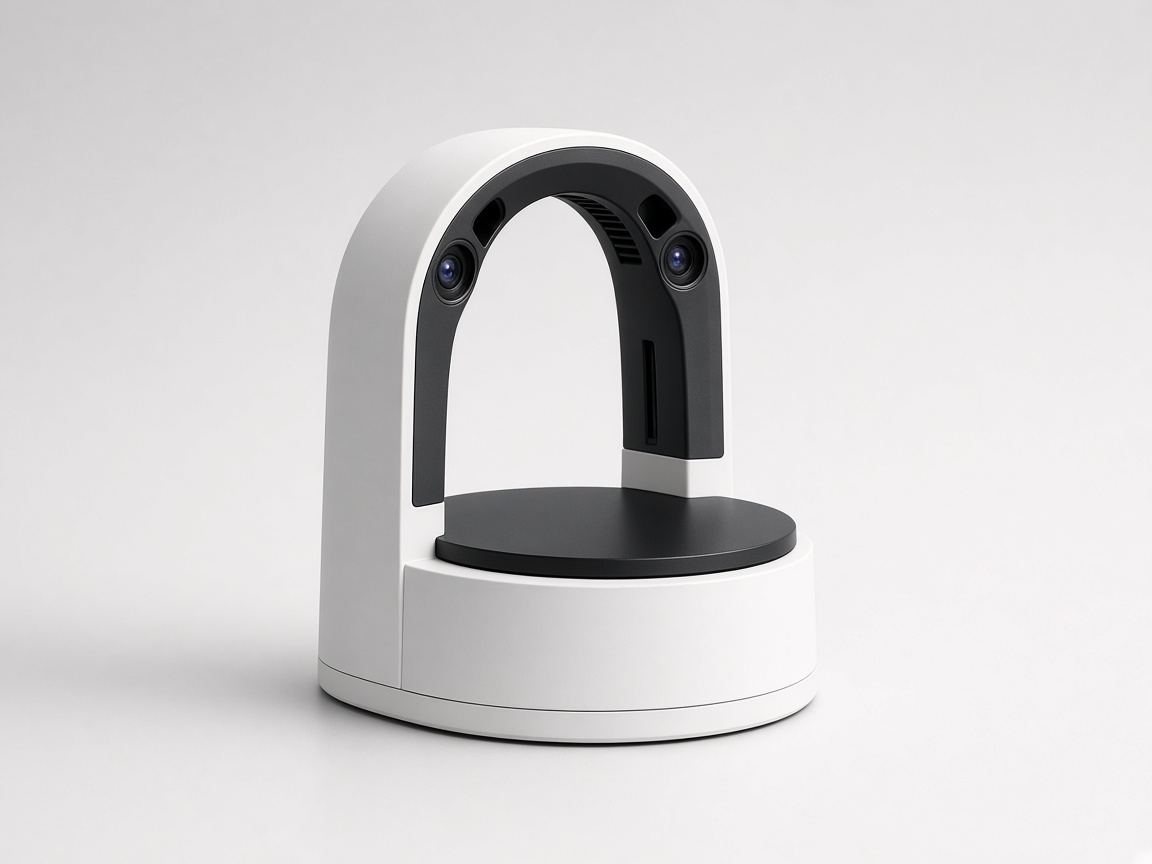

Настольный сканер среднего формата
Класс приборов для пластин, крыльчаток и мелких деталей в цехе. Подходит, когда образец можно привезти и снять в спокойных условиях.
06 Этапы работы
Как проходит сканирование
01Фиксируем цельКонтроль, воссоздание или данные под изготовление — и допуск по согласованию.
02Снимаем объектВыезд на площадку или съёмка в цехе портативным либо настольным сканером.
03Собираем сеткуСшиваем кадры, чистим шум и отдаём STL под просмотр и контроль.
04Строим CADПо запросу переводим скан в параметрическую модель для оснастки или ЧПУ.
05Передаём файлыОтдаём сетку и, при заказе, CAD. скачать пример файла
07 Что получите
Сетка STL и, по запросу, CAD
После съёмки отдаём полигональную модель для контроля и просмотра. Обратный инжиниринг — отдельная задача: параметрическая модель под печать, литьё или обработку.
Получить пример
07 F.A.Q
Какая точность сканирования?
Заявленная точность — уточняется под прибор и схему съёмки. Допуск по согласованию фиксируем в задаче до выезда, а не как универсальную цифру на сайте.
Можно ли снять сломанную или изношенную деталь?
Да. Снимаем обломок, износ и остатки геометрии. Недостающие участки восстанавливаем по симметрии, парной детали или описанию — это уже этап моделирования.
В каких форматах отдаёте результат?
Базовый результат — STL. По задаче добавим OBJ, STEP или другую CAD-выгрузку после обратного проектирования. Пример сетки можно скачать на этапе передачи файлов.
Выезжаете ли на площадку?
Да, если узел нельзя везти в цех. Согласуем доступ, освещение и время простоя. Мелкие детали удобнее снять у нас настольным сканером.
Получить консультацию или расчет
Опишите объект, цель съёмки и приложите фото. Свяжемся и предложим схему сканирования, срок и стоимость.
